Aluminiumnitride keramiekvoor krachtige elektronica?
Thermisch beheer wordt steeds moeilijker naarmate elektronische apparaten kleiner, sneller en energiezuiniger worden. Een substraatmateriaal moet warmte efficiënt verplaatsen met behoud van elektrische isolatie, maatvastheid en mechanische betrouwbaarheid. Die combinatie is de reden waarom op aluminiumnitride gebaseerde keramiek de aandacht blijft trekken in voedingsmodules, halfgeleiderapparatuur, RF-systemen, LED-pakketten en andere veeleisende elektronische assemblages.
Een praktische kijk op het materiaal
Aluminiumnitride is een hoogwaardige technische keramiek die wordt gewaardeerd vanwege de combinatie van thermische geleidbaarheid, elektrische isolatie, lage thermische uitzetting, corrosieweerstand en stabiliteit onder veeleisende bedrijfsomstandigheden. Deze kenmerken maken het bijzonder nuttig waar conventioneel aluminiumoxide niet voldoende thermische prestaties kan leveren of waar metalen warmteverspreiders niet de vereiste diëlektrische isolatie kunnen bieden. De juiste materiaalkeuze hangt echter van meer af dan alleen de thermische geleidbaarheid. Zuiverheid, porositeit, korrelstructuur, dikte, oppervlakteafwerking, metallisatiemethode, thermische cycli, atmosfeer en assemblageontwerp kunnen allemaal de werkelijke prestaties beïnvloeden.
Een nuttige technische aanpak is om te beginnen met de warmtebron, de vereiste elektrische isolatie te definiëren, het thermische pad in kaart te brengen en vervolgens het keramische lichaam en zijn interfaces als één systeem te evalueren. Deze methode helpt voorkomen dat een materiaal wordt gekozen op basis van één enkele hoofdspecificatie, terwijl mechanische spanningen, verbindingsbeperkingen of blootstelling aan het milieu over het hoofd worden gezien.
Inhoudsopgave
Selecteer een sectie om er rechtstreeks naartoe te springen.
- Wat maakt deze keramiek anders dan conventionele technische keramiek?
- Waarom is thermische geleidbaarheid zo belangrijk in elektronische assemblages?
- Hoe verandert elektrische isolatie de ontwerpaanpak?
- Welke materiaaleigenschappen moeten ingenieurs vergelijken?
- Waar wordt het vaak gebruikt?
- Hoe moet het thermische pad worden ontworpen?
- Welke productiefactoren beïnvloeden de uiteindelijke prestaties?
- Hoe kan de betrouwbaarheid vóór integratie worden geëvalueerd?
- Wat moet worden gecontroleerd voordat een cijfer wordt geselecteerd?
- Veelgestelde vragen
Wat maakt deze keramiek anders dan conventionele technische keramiek?
Aluminiumnitride behoort tot de familie van geavanceerde nitridekeramiek, maar de technische waarde ervan is niet alleen gebaseerd op hardheid of temperatuurbestendigheid. De belangrijkste attractie is de combinatie van nuttig thermisch transport met elektrische isolatie. In een elektronisch samenstel met hoog vermogen kan die combinatie het thermische pad vereenvoudigen zonder de elektrisch actieve structuur te dwingen direct op een geleidend metalen oppervlak te zitten.
Traditionele aluminiumoxide-keramiek wordt veel gebruikt omdat ze goede isolatie, gevestigde verwerkingsmethoden, chemische stabiliteit en brede industriële beschikbaarheid bieden. Hun thermische geleidbaarheid is echter over het algemeen veel lager dan die van hoogwaardige aluminiumnitridekwaliteiten. Wanneer de warmtedichtheid toeneemt, kan het verschil belangrijk worden omdat elk thermisch grensvlak weerstand toevoegt tussen de actieve component en het uiteindelijke koellichaam.
Aluminiumnitride heeft ook een thermische uitzettingscoëfficiënt die relatief dicht bij die van silicium en verschillende halfgeleidermaterialen ligt. Dat elimineert de thermische spanning niet, maar kan de uitzettingsmismatch in zorgvuldig ontworpen samenstellingen wel helpen verminderen. In de praktijk wordt dit relevant voor soldeerverbindingen, gemetalliseerde keramische substraten, halfgeleiderbehuizingen en structuren die worden blootgesteld aan herhaalde verwarming en koeling.
Warmteoverdracht
Dichte soorten kunnen een aanzienlijk hogere thermische geleidbaarheid bieden dan veel gewone isolerende keramiek, waardoor de warmte lateraal door een substraat en naar een koeler grensvlak kan bewegen.
Diëlektrische isolatie
Het keramische lichaam handhaaft de elektrische isolatie terwijl het nog steeds deel uitmaakt van het thermische pad, wat belangrijk is in vermogenselektronica en elektrisch geïsoleerde montageconstructies.
Thermische uitzetting
Een relatief lage uitzettingscoëfficiënt ondersteunt de compatibiliteit met halfgeleidercomponenten en kan de differentiële beweging verminderen in vergelijking met materialen die sterker uitzetten bij temperatuur.
Chemische stabiliteit
Het materiaal is bestand tegen vele chemische omgevingen en wordt niet gemakkelijk verzacht door gewone thermische blootstelling, hoewel de werkelijke gebruikslimiet afhangt van de atmosfeer, de toestand van het oppervlak, de zuiverheid en de temperatuurgeschiedenis.
Een ander onderscheidend kenmerk is dat eigenschappen sterk worden beïnvloed door de microstructuur. Twee keramische lichamen kunnen dezelfde nominale samenstelling hebben, terwijl ze zich verschillend gedragen vanwege de korrelgrootte, het zuurstofgehalte, de porositeit, de onzuiverheden, de sinteromstandigheden en de voorbereiding van het oppervlak. Om die reden moet een technische specificatie het vereiste eigenschappenbereik en de testmethode beschrijven, in plaats van alleen op een materiaalnaam te vertrouwen.
Waarom is thermische geleidbaarheid zo belangrijk in elektronische assemblages?
Warmte die in een halfgeleiderapparaat wordt gegenereerd, moet door verschillende lagen reizen voordat deze een koellichaam, koude plaat, behuizing of andere koelstructuur bereikt. Een typisch pad kan het apparaatpakket, bevestigingsmateriaal, metallisatie, keramisch substraat, interfacelaag en warmteverspreider omvatten. Als één laag aanzienlijke thermische weerstand creëert, kan de hele stapel temperatuurgelimiteerd raken, zelfs als het omringende koelsysteem groot genoeg lijkt.
Thermische geleidbaarheid wordt vaak uitgedrukt in watt per meter Kelvin, maar het getal alleen vertelt niet het hele verhaal. Dikte is belangrijk. Gebied is belangrijk. Contactweerstand is belangrijk. Ook de kwaliteit van de verbinding tussen keramiek en metaal is van belang. Een dunne keramische laag met sterke thermische geleiding kan zich anders gedragen dan een veel dikker lichaam gemaakt van hetzelfde materiaal.
Voor een vereenvoudigde eendimensionale doorsnede kan de geleidende warmtestroom worden beschreven door de wet van Fourier. De thermische weerstand van een vlakke laag kan worden benaderd door de dikte gedeeld door het product van thermische geleidbaarheid en dwarsdoorsnedeoppervlak. Deze relatie laat meteen zien waarom een dunner, goed geleidend keramiek de temperatuurstijging kan verminderen als andere variabelen onder controle blijven.
De thermische geleidbaarheid kan ook variëren afhankelijk van de temperatuur en de materiaalzuiverheid. Sommige hoogwaardige kwaliteiten zijn ontwikkeld voor veeleisende toepassingen op het gebied van warmtespreiding, terwijl andere formuleringen zijn geoptimaliseerd op het gebied van produceerbaarheid, diëlektrische prestaties, mechanische eigenschappen of een bepaalde verwerkingsroute. Bij een productiecomponent is de bruikbare specificatie daarom de eigenschap van de daadwerkelijke kwaliteit en dikte die wordt gekocht, en niet een generieke waarde die verband houdt met de chemische formule.
Hoe verandert elektrische isolatie de ontwerpaanpak?
Een warmteverspreider gemaakt van een conventioneel metaal is natuurlijk aantrekkelijk vanuit thermisch perspectief, maar een metaallaag is elektrisch geleidend. In veel stroom- en halfgeleidersamenstellen kunnen het thermische pad en het elektrische pad niet onafhankelijk worden behandeld. De ontwerper heeft mogelijk een materiaal nodig dat warmte naar buiten transporteert en tegelijkertijd ongewenste stroom tussen het actieve circuit en de montagestructuur voorkomt.
Een dicht keramiek kan deze scheidingsfunctie vervullen. Dankzij het diëlektrische gedrag kunnen componenten op een oppervlak worden gemonteerd of gemetalliseerd, terwijl het onderliggende keramiek voor isolatie zorgt. Dit is vooral handig in circuits die op verhoogde spanning werken of in samenstellingen waar meerdere elektrische knooppunten een gemeenschappelijke mechanische ondersteuning delen.
Diëlektrische sterkte is slechts een deel van het elektrische beeld
Eisen aan elektrische isolatie omvatten normaal gesproken meer dan diëlektrische sterkte. Oppervlaktelekkage, diëlektrisch verlies, isolatieweerstand, kruipafstand, vervuiling, vochtigheid en de geometrie van het metallisatiepatroon kunnen allemaal de prestaties beïnvloeden. Een keramiek met goede intrinsieke isolatie kan nog steeds elektrische problemen ondervinden als het oppervlak vervuild is of als de geometrie van de verpakking een onvoldoende lekpad creëert.
- Definieer de bedrijfsspanning en transiënte omstandigheden voordat u een keramische dikte selecteert.
- Beoordeel de isolatieweerstand onder de werkelijke omgevingsomstandigheden in plaats van alleen bij kamertemperatuur.
- Houd rekening met de oppervlakteafwerking en de metallisatiestructuur, omdat elektrisch gedrag zowel op de grensvlakken als door het bulkkeramiek plaatsvindt.
- Controleer de randgeometrie, de afstand tussen de geleiders en de blootstelling aan vervuiling wanneer de assemblage op verhoogde spanning werkt.
- Valideer de isolatie na thermische cycli wanneer mechanische beweging of grensvlakspanning de toestand van het oppervlak kan veranderen.
Dit is een van de redenen waarom geavanceerde keramische substraten vaak worden behandeld als functionele componenten in plaats van als eenvoudige isolatieplaten. Het keramische lichaam, de metaallaag, het bevestigingsmateriaal, het geleiderpatroon en het montageoppervlak moeten samenwerken.
Welke materiaaleigenschappen moeten ingenieurs vergelijken?
Het selecteren van keramiek voor een elektronische assemblage kan het beste worden afgehandeld als een vergelijking van meerdere eigenschappen. Een kwaliteit met uitstekende thermische geleidbaarheid is mogelijk niet de meest geschikte keuze als deze niet kan voldoen aan maattoleranties, metallisatie-eisen, mechanische belasting of het beoogde verbindingsproces.
| Eigendom | Waarom het ertoe doet | Vragen om te stellen | Typische ontwerpoverweging |
|---|---|---|---|
| Thermische geleidbaarheid | Regelt hoe effectief de warmte zich door het keramische lichaam verspreidt. | Welke waarde is van toepassing op de geselecteerde kwaliteit, dikte en testtemperatuur? | Vergelijk de gehele thermische stapel, niet alleen het keramiek. |
| Thermische uitzetting | Beïnvloedt spanning wanneer keramiek wordt verbonden met silicium, metalen of andere materialen. | Hoe nauw komt het uitzettingsgedrag overeen met de aangrenzende laag? | Belangrijk tijdens verwarmen, afkoelen, solderen en herhaald gebruik. |
| Diëlektrische prestaties | Definieert de isolerende functie van het substraat. | Welke isolatieweerstand, diëlektrische sterkte en verlieskarakteristieken zijn vereist? | Houd rekening met spanning, frequentie, vochtigheid, vervuiling en geometrie. |
| Mechanische sterkte | Heeft invloed op de hantering, montage, montage, trillingen en thermische schokken. | Welke belastingen en temperatuurveranderingen zal het onderdeel ondergaan? | Beoordeel de mechanische betrouwbaarheid niet alleen op basis van de hardheid. |
| Oppervlakteafwerking | Heeft invloed op de metallisatie, hechting, contactkwaliteit en maatvoering. | Welke ruwheid, vlakheid, parallelliteit en randconditie zijn vereist? | Specificeer meetmethoden samen met numerieke limieten. |
| Zuiverheid en microstructuur | Kan het thermisch gedrag, de isolatie, de sterkte en de stabiliteit op lange termijn beïnvloeden. | Welk zuiverheidsniveau en verwerkingsroute zijn van toepassing op het materiaal? | Vergelijk de productieconsistentie en de nominale samenstelling. |
Van deze eigenschappen krijgt de thermische geleidbaarheid vaak de grootste aandacht, omdat deze gemakkelijk numeriek te vergelijken is. Betrouwbaarheidsproblemen komen echter vaak voort uit de interactie tussen eigenschappen. Een mismatch in thermische uitzetting kan bijvoorbeeld herhaalde spanning veroorzaken, zelfs als de warmtegeleiding uitstekend is. Op dezelfde manier kan een technisch vlak oppervlak nog steeds ongeschikt zijn voor een specifiek verlijmingsproces als de ruwheid of zuiverheid buiten het vereiste bereik ligt.
De praktijkles is eenvoudig: creëer een eigenschappenhiërarchie voordat u materiaalgegevens opvraagt. Scheid verplichte vereisten van voorkeurskenmerken, identificeer de testmethode voor elke kritische maatstaf en evalueer het keramiek in de context van de volledige assemblage.
Waar wordt het vaak gebruikt?
Het materiaal is relevant overal waar warmteontwikkeling, elektrische isolatie en compacte constructie in hetzelfde ontwerp voorkomen. Toepassingen variëren van relatief eenvoudige isolatiecomponenten tot geavanceerde halfgeleiderpakketten en hogetemperatuurapparatuur.
Vermogenshalfgeleidersubstraten
Stroomschakelaars genereren warmte tijdens geleiding en schakelen. Naarmate de stroomdichtheid en schakelfrequentie stijgen, wordt het thermische pad belangrijker. Keramische substraten kunnen zorgen voor elektrische isolatie tussen het actieve circuit en de metalen achterkant, terwijl ze ook warmte naar de koelstructuur verspreiden.
LED- en solid-state verlichtingsstructuren
Krachtige LED's zetten een deel van de elektrische input om in warmte. Als de junctietemperatuur excessief stijgt, kunnen de lichtopbrengst, de levensduur en de bedrijfsstabiliteit worden beïnvloed. Een thermisch geleidend isolerend substraat kan helpen de warmte weg te voeren van het emitterende apparaat, terwijl de elektrische scheiding tussen circuitkenmerken en de montagestructuur behouden blijft.
RF en hoogfrequente elektronica
RF-systemen kunnen een hoge vermogensdichtheid combineren met strenge elektrische eisen. Verpakkingsmaterialen moeten de warmte onder controle houden en tegelijkertijd een voorspelbaar elektrisch gedrag behouden. Lage expansie en stabiele diëlektrische prestaties kunnen waardevol worden wanneer het pakket temperatuurveranderingen ervaart of nauw geïntegreerde componenten bevat.

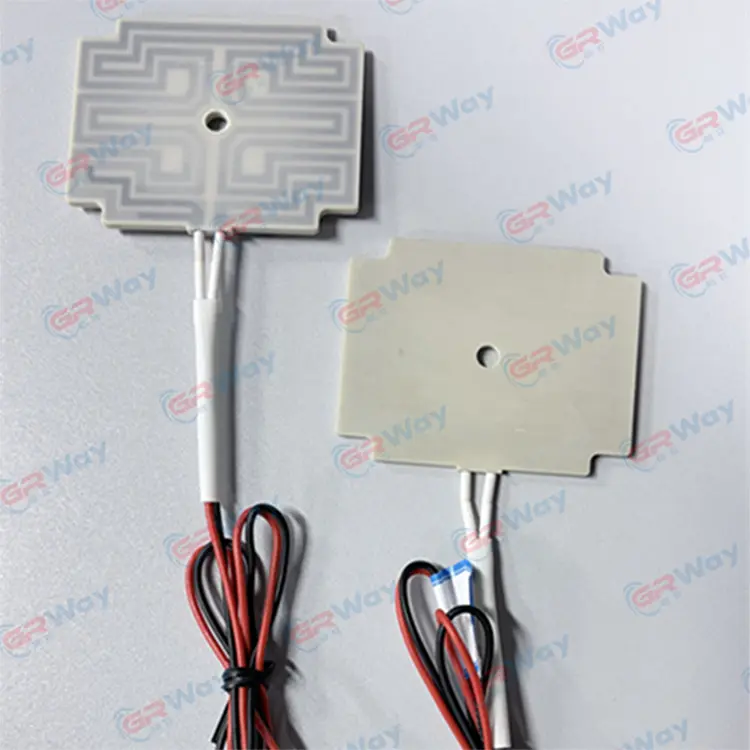

Apparatuur voor halfgeleiderverwerking
Keramische verwarmingsstructuren en ondersteunende componenten die worden gebruikt bij de productie van halfgeleiders kunnen te maken krijgen met herhaalde thermische cycli, gecontroleerde atmosferen en strenge maatvereisten. Aluminiumnitride is aantrekkelijk voor dergelijke omgevingen omdat het warmteoverdracht en elektrische isolatie in één keramisch platform kan combineren.
Hogetemperatuursensoren en gespecialiseerde elektronische hardware
Sensoren, inspectiesystemen en gespecialiseerde industriële elektronica kunnen in de buurt van warmtebronnen werken waar polymere isolatie moeilijk te gebruiken wordt. Keramiek kan zijn vorm en elektrische isolatieprestaties behouden over een veel groter temperatuurbereik dan veel organische materialen, afhankelijk van de geselecteerde samenstelling en atmosfeer.
- Vermogensmodules en substraten voor geïsoleerde circuits
- LED-assemblages en thermische beheerstructuren met hoog rendement
- RF-vermogenscomponenten en compacte elektronische pakketten
- Halfgeleiderverwarmers, steunen en proceshardware
- Elektronische armaturen voor hoge temperaturen en gespecialiseerde sensoren
Hoe moet het thermische pad worden ontworpen?
Een keramisch substraat werkt het beste wanneer het omliggende samenstel is ontworpen om de thermische eigenschappen ervan aan te vullen. Het doel is niet simpelweg om keramiek met een hoge geleidbaarheid tussen een apparaat en een koellichaam te plaatsen. Het volledige pad moet in elke fase de vermijdbare weerstand minimaliseren.
Begin bij de warmtebron
Bepaal waar de warmte vandaan komt en hoe geconcentreerd deze is. Een kleine halfgeleiderchip kan een ernstige lokale hotspot veroorzaken, zelfs als het algehele energieniveau beheersbaar lijkt. Het keramiek moet de warmte over een voldoende oppervlak verspreiden voordat de warmte het volgende grensvlak bereikt.
Beheer de interfaces
Thermische interfacematerialen, soldeerlagen, hardgesoldeerde verbindingen en gemetalliseerde oppervlakken kunnen weerstand introduceren die het voordeel van het keramische lichaam gedeeltelijk tenietdoet. Overmatige dikte, holtes, ongelijkmatig contact, vervuiling en slechte bevochtiging moeten daarom worden behandeld als problemen met het thermische ontwerp en niet alleen als montagefouten.
Evalueer de dikte zorgvuldig
Het vergroten van de keramische dikte kan de mechanische robuustheid van sommige structuren verbeteren, maar vergroot ook de lengte van het geleidingspad. Het verminderen van de dikte kan het theoretische thermische pad van de doorgaande dikte verbeteren en tegelijkertijd nieuwe problemen creëren met betrekking tot hantering, vlakheid, mechanische spanning en productieopbrengst. De juiste dikte is dus een systeembeslissing.
- Schat de warmteontwikkeling onder de hoogst geloofwaardige bedrijfsomstandigheden.
- Breng elke thermische laag tussen de actieve component en de uiteindelijke koelstructuur in kaart.
- Bereken de bijdrage van bulkgeleiding en grensvlakweerstand afzonderlijk.
- Controleer de temperatuurgradiënten over het keramiek in plaats van alleen naar de gemiddelde temperatuur te kijken.
- Valideer het geassembleerde onderdeel onder realistische bedrijfscycli en thermische transiënten.
Dit onderscheid wordt vooral belangrijk bij het vergelijken van direct gebonden structuren, gemetalliseerde substraten, keramische verwarmingselementen en mechanische ondersteuningsonderdelen. Dezelfde keramische kwaliteit kan na verwerking een heel ander thermisch gedrag vertonen, omdat het uiteindelijke warmtepad afhangt van de geometrie, de metallisatiedekking, de verbindingslagen en de koelarchitectuur.
Welke productiefactoren beïnvloeden de uiteindelijke prestaties?
De prestaties van keramiek beginnen bij de poedervoorbereiding en gaan verder via vormen, sinteren, machinale bewerking, oppervlaktebehandeling, metallisatie, inspectie en verpakking. Elke fase kan het laatste deel beïnvloeden. Een materiaalspecificatie die er op papier sterk uitziet, kan nog steeds inconsistente resultaten opleveren als de procesbeheersing zwak is.
Poederzuiverheid en samenstelling
Aluminiumnitride is gevoelig voor onzuiverheden omdat secundaire fasen en zuurstofgerelateerde oppervlaktechemie het thermisch transport kunnen beïnvloeden. Hoogzuivere uitgangsmaterialen en gecontroleerde verwerking helpen consistente eigenschappen te behouden, maar het juiste zuiverheidsniveau moet worden afgestemd op de beoogde toepassing en niet worden behandeld als een abstract kwaliteitslabel.
Sinteren en verdichten
De sinterfase staat centraal in de uiteindelijke dichtheid en microstructuur. Onvolledige verdichting kan poriën creëren die de thermische geleiding en mechanische prestaties verstoren. Overmatige korrelgroei of ongeschikte additieven kunnen ook de balans tussen thermische, mechanische en elektrische eigenschappen veranderen.
Bewerking en dimensionale controle
Technische keramiek is hard en relatief bros, dus machinale bewerking vereist geschikte schuurprocessen en procescontrole. Vlakheid, dikte, gatdiameter, randafbrokkeling en parallelliteit kunnen allemaal van cruciaal belang worden wanneer het keramiek wordt geïntegreerd met halfgeleiderpakketten of precisieassemblages.
Metallisatie
De prestaties van kale keramiek zijn slechts een onderdeel van een elektronisch substraat. Koper-, molybdeen-, wolfraam-, goud-, nikkel-, zilver- of andere metaalsystemen kunnen worden toegepast, afhankelijk van de verbindings- en elektrische architectuur. Het grensvlak tussen keramiek en metaal moet thermische cycli kunnen weerstaan zonder overmatig scheuren, delaminatie of vermoeidheid.
- Vraag welke keramische kwaliteit wordt gebruikt en welke eigenschappen in de productie worden gecontroleerd.
- Bevestig of de thermische geleidbaarheid wordt gemeten op productiemateriaal of op een ideale laboratoriumformulering.
- Specificeer maattoleranties, vlakheid, oppervlakteruwheid en toegestane randconditie.
- Definieer de metallisatievereisten vroegtijdig wanneer het keramiek wordt gebonden, gesoldeerd, gesoldeerd of met draad wordt verbonden.
- Bevestig inspectiemethoden voor kritische elektrische en mechanische kenmerken.
Voor ingenieurs die een productiecomponent inkopen, kunnen traceerbaarheid en procesconsistentie net zo belangrijk zijn als de maximale vastgoedwaarde. Stabiele productieomstandigheden helpen de variatie tussen partijen te verminderen, wat van belang is wanneer keramische onderdelen worden geassembleerd tot systemen met smalle thermische of elektrische marges.
Hoe kan de betrouwbaarheid vóór integratie worden geëvalueerd?
Betrouwbaarheidstests moeten de daadwerkelijke faalmechanismen weerspiegelen die tijdens de dienst worden verwacht. Een enkele dimensionale inspectie bij kamertemperatuur kan niet onthullen hoe een keramisch substraat zich gedraagt na honderden of duizenden temperatuurovergangen. Op dezelfde manier is het mogelijk dat een korte diëlektrische test het isolatiegedrag op lange termijn onder vochtigheid of verontreiniging niet vastlegt.
Thermisch fietsen
Herhaaldelijke verwarming en koeling zorgen voor uitzetting en samentrekking in de keramische lagen, metaallagen, verbindingsmaterialen en montagestructuur. Als hun thermische uitzettingscoëfficiënten verschillen, ondervindt het samenstel cyclische spanning. De ernst hangt af van het temperatuurbereik, de overgangssnelheid, de geometrie, de voegdikte en het aantal cycli.
Thermische schok
Thermische schokken leggen een sterkere nadruk op snelle temperatuurveranderingen. Keramiek kan een breed temperatuurbereik verdragen, maar toch anders presteren bij blootstelling aan een plotselinge overgang, omdat steile interne temperatuurgradiënten plaatselijke spanningen kunnen veroorzaken.
Elektrisch uithoudingsvermogen
Hoogspanningsstructuren moeten worden geëvalueerd op isolatieweerstand, diëlektrische sterkte, lekkage en gedrag na omgevingsconditionering. Randeffecten en metallisatiegeometrie moeten in de testconfiguratie worden opgenomen wanneer deze op het eindproduct lijken.
Mechanische bediening
Keramiek kan sterk zijn bij compressie, maar relatief gevoelig voor trekspanning, buiging, randbeschadiging en oppervlaktefouten. Verpakkings- en verwerkingsprocedures zijn daarom van belang. Een onderdeel dat de laboratoriumtests doorstaat, kan tijdens de montage nog steeds defect raken als de randen ervan zijn afgebroken of als er tijdens de bewerking verborgen schade aan het oppervlak wordt aangebracht.
Blootstelling aan het milieu
Afhankelijk van de uiteindelijke toepassing moet rekening worden gehouden met temperatuur, vochtigheid, corrosieve gassen, vacuüm, reinigingschemicaliën en procesatmosferen. Nitridekeramiek kan goed presteren in veeleisende omgevingen, maar aan geen enkel materiaal mag een universele gebruikslimiet worden toegekend zonder rekening te houden met de atmosfeer en de blootstellingstijd.
Wat moet worden gecontroleerd voordat een cijfer wordt geselecteerd?
Materiaalselectie wordt efficiënter wanneer de technische vereisten worden geschreven als een gestructureerde checklist. In plaats van te beginnen met een voorkeurskeramiek en te proberen het systeem daar omheen te laten passen, definieert u eerst de bedrijfsomstandigheden en vergelijkt u vervolgens de geschikte kwaliteiten.
| Selectiegebied | Wat te definiëren | Waarom het ertoe doet |
|---|---|---|
| Thermische vereiste | Warmteopwekking, temperatuurbereik, toegestane temperatuurstijging, thermisch pad en koelmethode. | Voorkomt dat het keramiek wordt geselecteerd op basis van alleen geleidbaarheid. |
| Elektrische vereisten | Spanning, frequentie, isolatieweerstand, diëlektrische sterkte, lekpad en oppervlaktecondities. | Zorgt ervoor dat het keramiek binnen het daadwerkelijke ontwerp als elektrische isolator functioneert. |
| Mechanische vereiste | Belasting, trillingen, montagekracht, randconditie, maattolerantie en thermische spanning. | Helpt scheuren en montagegerelateerde schade te verminderen. |
| Productievereiste | Dikte, vorm, gaten, oppervlakteafwerking, metallisatie, verbindingsmethode en inspectiecriteria. | Verbetert de maakbaarheid en consistentie tussen ontwerp en productie. |
| Omgeving | Vochtigheid, atmosfeer, chemicaliën, vacuüm, bedrijfstemperatuur en thermisch cyclusprofiel. | Definieert de werkelijke serviceomstandigheden die de stabiliteit op lange termijn beïnvloeden. |
Een sterke specificatie moet ook onderscheid maken tussen gegarandeerde limieten en typische waarden. ‘Typisch’ beschrijft wat gewoonlijk kan worden bereikt onder een gedefinieerde testomstandigheid; er wordt niet automatisch een productieacceptatiecriterium vastgesteld. Wanneer een eigenschap kritisch is, moeten de vereiste waarde, testmethode, meetrichting, testtemperatuur en toegestane variatie duidelijk worden vermeld.
Hetzelfde principe geldt voor afmetingen. Een keramische plaat kan thermisch uitstekend en elektrisch geschikt zijn, maar onbruikbaar als de vlakheid, gatpositie, randconditie of diktevariatie in strijd zijn met het assemblageproces. Precisie maakt daarom deel uit van de materiaalprestaties wanneer het onderdeel nauw samenwerkt met andere lagen.
Hoe de uiteindelijke specificatie kan worden gestructureerd
- Applicatie- en besturingsomgeving
- Streef naar het thermische geleidbaarheidsbereik en de meetomstandigheden
- Eisen aan elektrische isolatie
- Vereiste dikte, afmetingen, vlakheid en oppervlakteafwerking
- Mechanische belasting en thermische cyclusomstandigheden
- Metallisatie- of verbindingsvereisten
- Inspectiemethode en aanvaardbare maatvariatie
Duidelijke specificaties verbeteren de communicatie tussen ontwerpingenieurs, materiaalingenieurs en productieteams. Ze maken het ook gemakkelijker om verschillende keramische opties te vergelijken op basis van gelijkwaardige criteria in plaats van op basis van geïsoleerde marketingcijfers.
Hoe ziet een goede integratie er in de praktijk uit?
Een goed ontworpen keramisch onderdeel verdwijnt op de best mogelijke manier in het systeem: het draagt warmte over, handhaaft de elektrische isolatie, blijft maatvast en overleeft de verwachte mechanische en omgevingscondities zonder de beperkende factor te worden.
Beschouw een vermogenselektronica-samenstel waarin een halfgeleiderchip op een gemetalliseerd keramisch substraat is gemonteerd. De ontwerper moet tegelijkertijd nadenken over de warmteontwikkeling bij de matrijs, de warmteverspreiding over het keramiek, de thermische overdracht door de verbindingslaag, de elektrische isolatie van de metalen achterkant en de uitzettingsmismatch tussen de matrijs, het keramiek, het metaal en het soldeer. Het verbeteren van één laag zonder rekening te houden met de andere kan het knelpunt eenvoudigweg verplaatsen.
Een ander praktisch voorbeeld is een keramische verwarmer die wordt gebruikt bij de verwerking van halfgeleiders. Hier moet de warmteontwikkeling uniform genoeg zijn voor het proces, moet de elektrische isolatie stabiel blijven, moet het keramiek herhaalde verhitting overleven en moet de geometrie mogelijk ruimte bieden aan elektroden, montagevoorzieningen en gecontroleerde oppervlaktetemperaturen. Materiaalkeuze en verwarmingsarchitectuur raken daardoor nauw met elkaar verbonden.
Het technische doel is niet noodzakelijkerwijs het maximaliseren van één eigenschap. In plaats daarvan gaat het om het bereiken van de juiste combinatie van thermische, elektrische, mechanische, dimensionale en omgevingskenmerken voor een gedefinieerde toepassing.
Om deze reden moeten gesprekken met een keramische fabrikant beginnen met de bedrijfsomstandigheden en onderdeelvereisten in plaats van alleen een materiaalnaam. Tekeningen, dikte, thermische belastingscyclus, spanning, interfacematerialen, metallisatie en maattoleranties bieden de context die nodig is om te bepalen of een keramische oplossing technisch geschikt is.
Hoe moeten ingenieurs een technisch gegevensblad lezen?
Datasheets zijn nuttige uitgangspunten, maar moeten worden gelezen als gecontroleerde meetdocumenten en niet als universele beschrijvingen van elk mogelijk onderdeel. Zoek naar de testmethode, de vorm van het monster, de dichtheid, de temperatuur, de meetrichting en de definitie van elke eigenschap.
Thermische geleidbaarheid is bijzonder gevoelig voor de materiële toestand. Een hoge waarde gemeten op een dicht, gepolijst proefstuk vertegenwoordigt mogelijk niet de effectieve prestatie van een productieassemblage met metallisatie, verbindingen, holtes of lokale geometrie. Elektrische eigenschappen kunnen ook afhankelijk zijn van de meetfrequentie en omgevingsomstandigheden.
Typische vragen achter een goede datasheetreview
- Is het vermelde onroerend goed typisch, minimaal, maximaal of gegarandeerd?
- Welke teststandaard en meetrichting zijn gebruikt?
- Is de test uitgevoerd bij kamertemperatuur of bij een verhoogde bedrijfstemperatuur?
- Komt de aangegeven dichtheid overeen met de productiekwaliteit van het beoogde onderdeel?
- Worden afmetingen vóór of na het volledige afwerkingsproces gerapporteerd?
- Komt de gepubliceerde oppervlakteconditie overeen met het vereiste verbindings- of metallisatieproces?
Door deze vragen te stellen, wordt de materiaalkeuze een technische vergelijking in plaats van een eenvoudige vergelijking van productlabels. Dit is vooral handig als meerdere keramiekfamilies op het eerste gezicht geschikt lijken.
Aluminiumoxide blijft een praktische keuze voor veel elektrisch isolerende keramische onderdelen, omdat het beproefde productie, goed diëlektrisch gedrag, slijtvastheid en brede toepassingservaring combineert. Aluminiumnitride wordt bijzonder aantrekkelijk wanneer aanzienlijk beter thermisch transport vereist is terwijl elektrische isolatie essentieel blijft. De keuze moet nog steeds worden gemaakt op basis van de volledige specificatie en niet op basis van één eigenschap.
Waarom is dit materiaal relevant voor compactere elektronica?
Elektronica blijft meer functies in kleinere ruimtes plaatsen. Een hogere vermogensdichtheid betekent dat de lokale warmtestroom moeilijk te beheren kan worden, zelfs als de totale apparaatgrootte kleiner wordt. Tegelijkertijd hebben ontwerpers steeds meer behoefte aan elektrische isolatie, compacte verpakkingen, snelle thermische respons en betrouwbare prestaties bij herhaalde temperatuurveranderingen.
Een thermisch geleidend isolerend keramiek pakt meerdere van deze beperkingen tegelijkertijd aan. Het kan warmte verspreiden door een compact substraat terwijl de actieve elektrische structuur wordt gescheiden van een geleidend montageframe. Die combinatie is waardevol in toepassingen waar er weinig ruimte is om een groter koellichaam of een dikkere thermische interface toe te voegen.
De toekomstige rol van geavanceerde keramiek zal ook afhangen van de productieprecisie. Naarmate elektronische assemblages dunner en meer geïntegreerd worden, worden vlakheid, metallisatienauwkeurigheid, oppervlaktekwaliteit en gecontroleerde microstructuur steeds belangrijker. Materiaalprestaties en productiemogelijkheden zijn daarom nauwer met elkaar verbonden dan uit een eenvoudig materiaalgegevensblad zou kunnen blijken.
Hogere integratie
Compacte substraten kunnen elektrische isolatie en warmtespreiding combineren zonder dat in elk ontwerp aparte isolatie- en thermische lagen nodig zijn.
Betere thermische controle
Effectieve zijdelingse warmtespreiding kan geconcentreerde hotspots verminderen en een stabielere temperatuurverdeling over het actieve gebied ondersteunen.
Nauwkeurigere pakketten
Gecontroleerde dikte, vlakheid, metallisatie en oppervlakteafwerking zorgen ervoor dat geavanceerde keramische onderdelen passen in veeleisende elektronische assemblages.
Applicatieflexibiliteit
Dezelfde materiaalfamilie kan substraten, verwarmingsconstructies, isolatoren, steunen en andere componenten ondersteunen als de kwaliteit en het verwerkingstraject correct op elkaar zijn afgestemd.
Veelgestelde vragen
Wat is het belangrijkste voordeel van aluminiumnitride als elektronisch keramiek?
Het centrale voordeel is de combinatie van een relatief hoge thermische geleidbaarheid met elektrische isolatie. Dat maakt het nuttig wanneer een elektronisch samenstel warmte efficiënt moet overbrengen zonder het actieve circuit elektrisch te verbinden met de ondersteunende metalen structuur.
Is aluminiumnitride geschikt voor toepassingen bij hoge temperaturen?
Het kan geschikt zijn voor veeleisende temperatuuromgevingen, maar het bruikbare temperatuurbereik hangt af van de keramische kwaliteit, atmosfeer, oppervlakteconditie, thermische cycli en componentontwerp. Prestaties bij hoge temperaturen moeten daarom worden gespecificeerd aan de hand van de daadwerkelijke werkomgeving in plaats van een enkel universeel temperatuurcijfer.
Hoe verhoudt het zich tot aluminiumoxide?
Beide kunnen elektrische isolatie en goede chemische stabiliteit bieden. Het belangrijkste verschil is dat geschikte aluminiumnitridekwaliteiten over het algemeen een aanzienlijk betere thermische geleidbaarheid bieden. Aluminiumoxide kan geschikt blijven als de thermische eisen gematigd zijn of als de gevestigde verwerkings- en mechanische eigenschappen beter bij de toepassing passen.
Kan het keramiek worden gemetalliseerd?
Ja. Afhankelijk van de beoogde elektrische aansluitingen en verbindingsmethode kunnen verschillende metallisatiesystemen worden gebruikt. Het geselecteerde metaalsysteem, de oppervlakteafwerking, de keramische kwaliteit, het thermische uitzettingsgedrag en het hechtproces moeten allemaal samen in overweging worden genomen.
Betekent een hogere thermische geleidbaarheidswaarde altijd een beter onderdeel?
Nee. Thermische geleidbaarheid is slechts één factor. Dikte, vlakheid, interfaceweerstand, mechanische sterkte, diëlektrische prestaties, thermische uitzetting, metallisatie, geometrie en productieconsistentie kunnen allemaal bepalen of het voltooide onderdeel goed presteert.
Welke informatie moet worden verstrekt bij het aanvragen van een technisch keramisch onderdeel?
Nuttige informatie omvat de toepassing, bedrijfstemperatuur, spanning, thermische belasting, afmetingen, dikte, oppervlakteafwerking, vlakheid, vereisten voor gaten of kenmerken, verbindingsmethode, metallisatiebehoeften, omgevingscondities en verwachte thermische cycli. Een technische tekening kan deze informatie gemakkelijker te evalueren maken.
Kan voor elke keramische toepassing dezelfde kwaliteit worden gebruikt?
Niet noodzakelijkerwijs. Een kwaliteit die is geoptimaliseerd voor thermisch beheer kan andere kenmerken hebben dan een kwaliteit die is geselecteerd voor een verwarming, isolerende ondersteuning of een nauwkeurig structureel onderdeel. De juiste kwaliteit hangt af van de balans tussen thermische, elektrische, mechanische, dimensionale en omgevingsvereisten.
Waarom zijn de dikte en vlakheid van keramiek zo belangrijk?
Dikte heeft rechtstreeks invloed op het geleidingspad, terwijl vlakheid de contactkwaliteit en mechanische spanning tijdens de montage beïnvloedt. Een keramisch substraat met goede bulk-thermische eigenschappen kan nog steeds slecht presteren wanneer overmatige dikte of slechte vlakheid een aanzienlijke grensvlakschade veroorzaakt.
Waar past het materiaal in een betrouwbare engineeringstrategie?
Aluminiumnitride keramiekkan het best worden begrepen als een functioneel technisch materiaal dat thermisch beheer, elektrische isolatie, dimensionale controle en mechanische betrouwbaarheid met elkaar verbindt. De waarde ervan wordt het duidelijkst wanneer keramiek wordt beschouwd als onderdeel van de volledige thermische en elektrische architectuur, in plaats van als een geïsoleerde plaat of substraat.
Voor elektronica met een hoog vermogen zijn de belangrijkste vragen hoe snel warmte het actieve gebied kan verlaten, hoe effectief het keramiek die warmte verspreidt, hoe elektrische isolatie wordt gehandhaafd en hoe het materiaal zich gedraagt tijdens montage en herhaald gebruik. Voor halfgeleiderapparatuur en verwarmingsconstructies kunnen temperatuuruniformiteit, maatvastheid, verbinding en milieucompatibiliteit even belangrijk worden.
Het meest betrouwbare selectieproces begint bij de bedrijfsomstandigheden en eindigt met een meetbare materiaalspecificatie. Thermische geleidbaarheid, uitzettingscoëfficiënt, diëlektrisch gedrag, sterkte, dichtheid, oppervlakteafwerking, afmetingen, metallisatie en blootstelling aan het milieu moeten samen worden beoordeeld. Er moet ook rekening worden gehouden met productieconsistentie, omdat een geavanceerd ontwerp afhankelijk is van herhaalbare materiaalprestaties.
Wanneer deze factoren duidelijk worden gedefinieerd, kan geavanceerde nitridekeramiek een praktische route bieden naar compacte, thermisch beheerde, elektrisch geïsoleerde assemblages voor veeleisende elektronische en industriële toepassingen.
Heeft u een bespreking van keramische materialen nodig voor uw toepassing?
Deel de bedrijfstemperatuur, thermische belasting, spanning, afmetingen, dikte, oppervlaktevereisten, verbindingsmethode en andere kritische omstandigheden. Een duidelijke toepassingsspecificatie maakt het gemakkelijker om materiaalkwaliteit, verwerkingsroute en componentconfiguratie te bespreken.
neem contact met ons opTechnische vereisten kunnen het beste worden beoordeeld op basis van de volledige componentspecificatie en de beoogde gebruiksomgeving.
