Naarmate elektronische apparaten kleiner worden terwijl de vermogensdichtheid blijft stijgen, wordt het materiaal tussen een warmtegenererende component en zijn koelpad steeds belangrijker. Een hoge thermische geleidbaarheid alleen is niet voldoende. Ingenieurs hebben ook behoefte aan elektrische isolatie, gecontroleerde thermische uitzetting, mechanische stabiliteit, chemische weerstand en betrouwbare prestaties bij herhaalde temperatuurveranderingen. Deze gecombineerde vereisten verklaren waarom geavanceerde keramiek steeds vaker wordt overwogen voor veeleisende thermische en elektrische interfaces.
Aluminiumnitride keramiekis een geavanceerd technisch keramiek dat gewaardeerd wordt vanwege de combinatie van hoge thermische geleidbaarheid en elektrische isolatie. In tegenstelling tot elektrisch geleidende metalen die warmte afvoeren maar extra isolatie vereisen, kan dicht AlN een direct keramisch platform bieden voor warmteverspreiding terwijl de diëlektrische scheiding behouden blijft. De relatief lage thermische uitzettingscoëfficiënt maakt het ook compatibel met halfgeleidermaterialen zoals silicium. Deze kenmerken ondersteunen toepassingen in krachtige elektronica, halfgeleiderapparatuur, lasersystemen, LED-pakketten, voedingsmodules, microgolfcomponenten en gespecialiseerde thermische structuren. Een praktisch selectieproces moet rekening houden met thermische geleidbaarheid, zuiverheid, diëlektrisch gedrag, geometrie, oppervlakteafwerking, maattolerantie, metallisatie, verbindingsmethode, bedrijfstemperatuur en het feitelijke thermische pad van het voltooide samenstel.
Inhoudsopgave
Ga naar een sectieSelecteer hieronder een sectie om direct naar het onderwerp te gaan.
- Wat is het materiaal en waarom is het belangrijk?
- Hoe ondersteunt thermische geleidbaarheid het warmtebeheer?
- Hoe verbetert elektrische isolatie het ontwerp van componenten?
- Waarom is compatibiliteit met thermische uitzetting belangrijk?
- Hoe wordt het materiaal vervaardigd en verdicht?
- Welke materiaalfactoren bepalen de uiteindelijke prestaties?
- Welke vormen en geometrieën worden in de techniek gebruikt?
- Waar wordt het gebruikt in geavanceerde elektronica?
- Hoe verhoudt het zich tot andere technische keramiek?
- Hoe moeten ingenieurs het materiaal specificeren?
- Veelgestelde vragen
Wat is het materiaal en waarom is het belangrijk?
Aluminiumnitride is een niet-oxide technisch keramiek gevormd uit aluminium en stikstof. De kristalstructuur en sterke atomaire binding geven het een onderscheidende combinatie van thermische, elektrische, mechanische en chemische eigenschappen. Het materiaal is vooral waardevol wanneer een onderdeel warmte efficiënt moet geleiden zonder een elektrische geleider te worden.
Bij een conventioneel thermisch pad beschouwen ontwerpers warmteverspreiders en isolatie vaak als afzonderlijke functies. Een metalen plaat kan warmte snel verspreiden, terwijl een keramische laag van polymeer of oxide voor elektrische isolatie zorgt. Elke extra interface introduceert thermische weerstand, mechanische complexiteit of een ander potentieel faalpunt. Een dichte AlN-component kan verschillende functies combineren in een enkele technische laag, waardoor de architectuur van bepaalde stroom- en halfgeleiderassemblages wordt vereenvoudigd.
Hoog roostergebaseerd thermisch transport zorgt ervoor dat warmte weg kan bewegen van gelokaliseerde hotspots en naar een koellichaam of koelinterface.
Dankzij de hoge elektrische weerstand kunnen geleidende sporen en aangedreven componenten elektrisch geïsoleerd blijven van ondersteunende structuren.
Een lage thermische uitzettingscoëfficiënt helpt de spanning te verminderen wanneer keramische componenten worden samengevoegd met halfgeleider- en metalen materialen.
Het praktische belang van het materiaal komt daarom voort uit de interactie tussen de eigenschappen ervan en niet uit één enkele kopspecificatie. Voor een apparaat met hoog vermogen kan een substraat met sterke thermische prestaties maar een slechte maatvastheid betrouwbaarheidsproblemen veroorzaken. Een keramiek met uitstekende isolatie maar onvoldoende warmtespreiding kan ervoor zorgen dat de verbindingstemperatuur van een elektronische component stijgt. Bij de materiaalkeuze moet rekening worden gehouden met het volledige thermische en elektrische systeem en niet met één geïsoleerd getal.
Hoe ondersteunt thermische geleidbaarheid het warmtebeheer?
Thermische geleidbaarheid beschrijft hoe effectief warmte door een materiaal beweegt onder een temperatuurgradiënt. In elektronica met hoog vermogen heeft deze eigenschap rechtstreeks invloed op hoe snel warmte kan wegstromen van een halfgeleiderchip, voedingsapparaat, laser, LED of ander warmtegenererend onderdeel.
Dicht AlN wordt vaak geproduceerd met een thermische geleidbaarheid in het bereik van ongeveer 140 tot 230 W/m·K, afhankelijk van de zuiverheid, microstructuur, verwerkingsomstandigheden en productkwaliteit. Er kunnen hogere geleidbaarheidsklassen worden ontwikkeld wanneer de toepassing een efficiëntere warmteverspreiding vereist. De werkelijke prestaties moeten altijd worden beoordeeld aan de hand van de door de fabrikant opgegeven waarde voor de gespecificeerde materiaalkwaliteit en geometrie.
Waarom warmteverspreiding ingewikkelder is dan geleidbaarheid
Een hoge geleidbaarheidswaarde garandeert niet automatisch een lage temperatuur bij het actieve apparaat. Het totale thermische pad kan de halfgeleiderchip, de hechtlaag, het keramische substraat, de metallisatie, het thermische interfacemateriaal, de basisplaat, het koellichaam en het koelmedium omvatten. Elke interface voegt weerstand toe. Een goed ontworpen keramisch substraat werkt daarom als onderdeel van een technisch thermisch netwerk.
Geometrie is ook belangrijk. Een dunne keramische laag kan de geleidingsafstand verkleinen, maar moet nog steeds voldoen aan de vereisten voor spanningsisolatie, mechanische sterkte, hantering en verbinding. Een dikker onderdeel kan de elektrische afstand en mechanische robuustheid vergroten en tegelijkertijd de thermische weerstand vergroten. Ingenieurs moeten deze vereisten in evenwicht brengen in plaats van één variabele afzonderlijk te optimaliseren.
| Eigendom | Typisch technisch bereik | Waarom het ertoe doet | Ontwerpoverweging |
|---|---|---|---|
| Thermische geleidbaarheid | Ongeveer. 140–230 W/m·K | Verplaatst warmte door het keramiek | Gebruik de cijferspecifieke geteste waarde |
| Coëfficiënt van thermische uitzetting | Ongeveer. 4,0–4,7 × 10−6/K | Controleert de dimensionale verandering met de temperatuur | Vergelijk met matrijs-, koper-, aluminium- en verbindingslagen |
| Diëlektrische constante | Meestal rond de 8-9 | Beïnvloedt elektrisch en RF-gedrag | Controleer de frequentie en temperatuuromstandigheden |
| Dikte | Ongeveer. 3,26 g/cm³ | Heeft invloed op de massa van componenten en het structurele ontwerp | Houd rekening met de porositeit en de uiteindelijke gesinterde dichtheid |
| Elektrische weerstand | Zeer hoog voor dichte isolatiekwaliteiten | Ondersteunt elektrische isolatie | Controleer de isolatievereisten onder werkelijke omstandigheden |
De getoonde waarden zijn algemene technische bereiken en geen universele specificaties. Productiekwaliteiten kunnen verschillen afhankelijk van zuiverheid, additieven, verwerkingsroute, dichtheid, afmetingen en testomstandigheden.
De thermische geleidbaarheid kan ook veranderen als de temperatuur stijgt. Voor een realistisch thermisch ontwerp moeten ingenieurs temperatuurafhankelijke materiaalgegevens gebruiken, indien beschikbaar, in plaats van aan te nemen dat een kamertemperatuurwaarde constant blijft over het gehele werkingsbereik.
Hoe verbetert elektrische isolatie het ontwerp van componenten?
Vermogenselektronica vereist vaak twee ogenschijnlijk tegengestelde functies: het substraat moet warmte effectief afvoeren en tegelijkertijd voorkomen dat ongewenste elektrische stroom naar aangrenzende structuren stroomt. Metalen zorgen voor een uitstekende thermische geleiding, maar zijn elektrisch geleidend. Veel technische keramiek lost het isolatieprobleem op, maar biedt niet allemaal een voldoende hoge thermische geleidbaarheid voor moderne vermogensdichtheden.
Dankzij de hoge elektrische weerstand van dicht AlN kunnen geleidende circuits op een keramisch isolatielichaam worden gemonteerd of gemetalliseerd. Dit is een van de redenen waarom keramische substraten worden gebruikt in vermogenshalfgeleidermodules, LED-assemblages, laserpakketten en gespecialiseerde elektronische structuren.
Elektrische isolatie zonder een grote thermische barrière te creëren
In een conventionele meerlaagse thermische stapeling kan isolatie de beperkende factor worden bij de warmteoverdracht. Een elektrisch isolerend materiaal met een lage thermische geleidbaarheid kan het circuit elektrisch beschermen terwijl de warmte dicht bij het actieve apparaat wordt vastgehouden. Een thermisch geleidend keramiek vermindert dit compromis door warmte door het isolatielichaam te laten bewegen.
Diëlektrisch gedrag is ook van belang
Elektrische isolatie wordt niet alleen gedefinieerd door de weerstand. Ontwerpers kunnen ook de diëlektrische constante, diëlektrisch verlies, doorslagsterkte, oppervlaktelekkage, kruipafstand en het effect van temperatuur of vochtigheid op elektrisch gedrag evalueren.
Voor hoogfrequente systemen kunnen diëlektrische eigenschappen de impedantie, signaalintegriteit, parasitaire capaciteit en RF-verliezen beïnvloeden. Voor hoogspanningssystemen worden de fysieke dikte en het oppervlakteontwerp bijzonder belangrijk. Een materiaal kan sterke intrinsieke isolatie-eigenschappen hebben, terwijl het voltooide onderdeel nog steeds zorgvuldige afstanden en oppervlaktetechniek vereist.
Door elektrische isolatie kunnen gemetalliseerde geleiders en stroomapparaten op een isolerend keramisch platform werken terwijl de warmte door het substraat reist.
Gecontroleerd diëlektrisch gedrag kan stabiele elektrische prestaties ondersteunen waar parasitaire capaciteit en diëlektrisch verlies moeten worden beheerd.
Waarom is compatibiliteit met thermische uitzetting belangrijk?
Elk materiaal verandert van afmeting wanneer de temperatuur verandert. In een meerlaags elektronisch pakket breiden verschillende materialen met verschillende snelheden uit. Als deze verschillen groot zijn, kan herhaaldelijk verwarmen en afkoelen mechanische spanning op de grensvlakken veroorzaken.
De thermische uitzettingscoëfficiënt van dicht AlN ligt dicht bij die van silicium, gewoonlijk rond de 4,0 tot 4,7 x 10−6/K voor typische technische kwaliteiten. Deze relatieve compatibiliteit is bijzonder waardevol bij halfgeleiderverpakkingen, omdat overmatige thermische uitzettingsmismatch kan bijdragen aan kromtrekken, grensvlakspanning, scheuren of delaminatie tijdens thermische cycli.
Waarom thermisch fietsen speciale aandacht verdient
Elektronische systemen blijven zelden op één temperatuur. Een voedingsmodule kan herhaaldelijk schakelen tussen inactief, matige belasting, piekbelasting en uitschakeling. Een laserpakket kan herhaaldelijk opstart- en afkoelperiodes ervaren. Halfgeleiderproductieapparatuur kan worden blootgesteld aan procestemperaturen gevolgd door afkoelfasen.
Elke thermische cyclus veroorzaakt uitzetting en krimp. Wanneer de materialen met elkaar worden verbonden, moeten de grensvlakken hun relatieve beweging opvangen. Het op elkaar afstemmen van de thermische uitzetting elimineert de spanning niet volledig, maar kan wel een belangrijke bron van mechanische mismatch verminderen.
Materiaalkoppeling moet als een systeem worden geëvalueerd
Het keramiek bestaat uit slechts één laag binnen het geheel. Koper, aluminium, silicium, soldeer, hardsoldeerverbindingen, metallisatiesystemen en thermische interfacematerialen kunnen allemaal bijdragen aan totale spanning. Ingenieurs moeten daarom de uitzettingscoëfficiënten van de volledige materiaalstapel vergelijken in plaats van het keramiek afzonderlijk te beoordelen.
- Vergelijk CTE-waarden over de volledige samenstelling in plaats van alleen tussen twee materialen.
- Evalueer thermische cyclustemperaturen, verblijftijden en cyclustellingen.
- Houd rekening met dikte en geometrie, omdat stijfheid de spanningsverdeling beïnvloedt.
- Controleer verbindings- en metallisatiemethoden op hun eigen thermische beperkingen.
- Gebruik feitelijke montageomstandigheden voor validatie van de mechanische betrouwbaarheid.
Hoe wordt het materiaal vervaardigd en verdicht?
De prestaties van een geavanceerd keramiek zijn sterk afhankelijk van de productieroute. Een hoge thermische geleidbaarheid is moeilijk te verkrijgen als het uiteindelijke lichaam overmatige porositeit, ongunstige onzuiverheidsfasen of microstructurele defecten bevat die warmtedragende fononen verspreiden.
Poeder voorbereiding
De productie begint met aluminiumnitridepoeder dat is geselecteerd op basis van zuiverheid en deeltjeseigenschappen. De poederkwaliteit beïnvloedt het pakkingsgedrag, de sinterrespons, de korrelontwikkeling en de uiteindelijke elektrische en thermische eigenschappen van het keramiek.
Vormen en groenbewerking
Afhankelijk van het componentontwerp kan poeder worden gevormd door processen zoals tape-gieten, persen, spuitgieten of andere keramische vormmethoden. Dunne substraten kunnen een bijzonder gecontroleerde vorming vereisen, omdat het uiteindelijke onderdeel na het bakken vlakheid en maatvastheid moet behouden.
Sinteren en verdichten
Aluminiumnitride heeft een sterke covalente binding, waardoor de verdichting veeleisender is dan bij sommige conventionele oxidekeramiek. Er kunnen sinterhulpmiddelen worden geïntroduceerd om de verdichting te bevorderen en de korrelgrensfasen te beheersen. Verwerkingstemperatuur, atmosfeer, poederchemie, additiefsysteem en bakschema hebben allemaal invloed op de uiteindelijke microstructuur.
- Poederconditionering:Ruw keramisch poeder wordt bereid voor een consistente deeltjesverdeling, zuiverheid en vormgedrag.
- Vormgeven:Het poeder wordt gevormd tot een groen lichaam dat overeenkomt met de vereiste componentgeometrie.
- Gecontroleerd sinteren:Thermische verwerking verdicht het lichaam en ontwikkelt de vereiste korrelstructuur.
- Afwerking:Oppervlakken kunnen worden geslepen, gepolijst, gelept, geboord, gesneden of anderszins verwerkt volgens de ontwerpvereisten.
- Inspectie:Afmetingen, oppervlaktekwaliteit, elektrisch gedrag, thermische eigenschappen en andere door de klant gedefinieerde kenmerken kunnen worden geëvalueerd.
Bewerking na het sinteren vereist geschikt gereedschap op diamantbasis of ander gespecialiseerd gereedschap, omdat geavanceerde keramiek hard en bros is. In de ontwerpfase moet daarom rekening worden gehouden met haalbare toleranties, hoekradii, gatgeometrie, oppervlakteafwerking en mogelijke randbeschadiging.
Welke materiaalfactoren bepalen de uiteindelijke prestaties?
Twee componenten gemaakt van hetzelfde nominale materiaal kunnen verschillend presteren omdat de verwerkingsgeschiedenis verschillend is. Thermische geleidbaarheid, sterkte, diëlektrisch gedrag en dimensionale stabiliteit worden beïnvloed door de korrelstructuur, porositeit, onzuiverheidsniveaus, additieve chemie en sinteromstandigheden.
Zuiverheid en zuurstofgerelateerde effecten
Zuurstof is een belangrijke overweging bij de AlN-verwerking, omdat zuurstofgerelateerde defecten en secundaire fasen het roostergedrag en het thermisch transport kunnen beïnvloeden. Een overmatig gehalte aan onzuiverheden kan de thermische geleidbaarheid verminderen. Daarom vereisen hoogwaardige kwaliteiten zorgvuldige poedercontrole en verdichting.
Porositeit
Interne poriën onderbreken continue warmteoverdrachtspaden en kunnen de mechanische sterkte verminderen. Voor veeleisende thermische toepassingen is een hoge relatieve dichtheid daarom een belangrijk kwaliteitskenmerk.
Graangroei en graangrenzen
Warmte in kristallijn keramiek wordt voornamelijk getransporteerd via roostertrillingen. Defecten, onzuiverheden, korrelgrenzen en bepaalde secundaire fasen kunnen deze trillingen verstrooien. Microstructurele controle staat daarom centraal bij de ontwikkeling van hooggeleidende kwaliteiten.
Oppervlakteconditie
Oppervlakteafwerking kan de verbindingskwaliteit, metallisatie, contactweerstand, maatnauwkeurigheid en consistentie van de montage beïnvloeden. Een thermisch substraat is niet zomaar een bulkmateriaal; de interfaces maken deel uit van de uiteindelijke prestatievergelijking.
Thermische geleidbaarheid, diëlektrische eigenschappen, dichtheid, sterkte en thermische uitzetting bepalen hoe het keramiek zich als materieel lichaam gedraagt.
Vlakheid, ruwheid, metallisatie, verbindingskwaliteit, contactoppervlak en maattolerantie bepalen hoe effectief het keramiek presteert in het voltooide samenstel.
Dit onderscheid is belangrijk tijdens de leveranciersevaluatie. Een datasheetwaarde beschrijft het materiaal of een testmonster, maar het geassembleerde onderdeel kan zich anders gedragen omdat interfaces en geometrie het totale thermische en elektrische pad beïnvloeden.
Welke vormen en geometrieën worden in de techniek gebruikt?
Technische keramische componenten kunnen in verschillende geometrieën worden vervaardigd, afhankelijk van het thermische pad, de elektrische lay-out, de verbindingsmethode en de beschikbare installatieruimte. De meest geschikte vorm wordt bepaald door de samenstelling en niet alleen door de materiaaleigenschappen.
Platte keramische platen vormen een basis voor metallisatie, circuitlay-outs, voedingsmodules, halfgeleiderapparaten en warmteverspreidende assemblages.
Dunne platen of schijfachtige onderdelen kunnen compacte thermische paden, sensorstructuren, isolatielagen en gespecialiseerde elektronische assemblages ondersteunen.
Aangepaste gaten, sleuven, treden, groeven en montagefuncties kunnen worden opgenomen wanneer de standaard vlakke geometrie onvoldoende is.
Dikte selectie
Dikte beïnvloedt de thermische weerstand, diëlektrische sterkte, stijfheid, maatvastheid en mechanische hantering. Een dunnere component kan de geleidingsafstand verkorten, terwijl een dikkere component een grotere fysieke scheiding of structurele ondersteuning kan bieden.
Vlakheid en toleranties
Thermische en elektrische assemblages zijn vaak afhankelijk van nauw contact tussen meerdere lagen. Overmatige kromtrekking of oneffenheden kunnen het effectieve contactoppervlak verminderen en de lokale thermische weerstand verhogen. Daarom moeten vlakheidseisen worden vastgesteld naast oppervlakteafwerking en maattoleranties.
Gaten, sleuven en randkenmerken
Geometrie verandert de spanningsconcentratie. Kleine gaatjes, scherpe interne hoeken, smalle ribben en abrupte dikteveranderingen kunnen lokale spanningsconcentraties veroorzaken in bros keramiek. Afgeronde overgangen en geschikte kenmerkende afmetingen kunnen de maakbaarheid verbeteren en onnodige mechanische risico's verminderen.
Voor op maat gemaakte componenten komen de beste resultaten doorgaans voort uit het overwegen van de maakbaarheid tijdens de vroegste ontwerpfase. Een tekening die alleen algemene afmetingen specificeert, biedt mogelijk niet voldoende informatie voor een betrouwbare productie. Vlakheid, ruwheid, randconditie, gattoleranties, afschuiningen, materiaalkwaliteit en testvereisten moeten mogelijk allemaal worden gedocumenteerd.
Waar wordt het gebruikt in geavanceerde elektronica?
De combinatie van thermische geleidbaarheid, elektrische isolatie, chemische stabiliteit en compatibiliteit met thermische uitzetting ondersteunt een breed scala aan veeleisende toepassingen. De algemene eis is de noodzaak om de warmte onder controle te houden zonder dat dit ten koste gaat van de elektrische scheiding of maatvastheid.
1. Vermogenshalfgeleidermodules
Vermogenstransistors, diodes, apparaten met geïsoleerde poort en andere schakelcomponenten genereren aanzienlijke plaatselijke warmte. Keramische substraten kunnen elektrische isolatie bieden tussen gemetalliseerde circuitgebieden en de onderliggende koelstructuur, terwijl warmte naar het koellichaam wordt overgebracht.
2. LED- en verlichtingssystemen met hoge intensiteit
LED's met een hoog rendement zetten een deel van hun elektrische input om in warmte. Wanneer de junctietemperatuur excessief stijgt, kunnen de optische output, de betrouwbaarheid en de operationele stabiliteit worden beïnvloed. Een thermisch geleidend isolerend substraat kan helpen de warmte weg te leiden van het actieve gebied.
3. Laser- en optische communicatiecomponenten
Laserdiodes en optische zenders kunnen gevoelig zijn voor temperatuur, omdat golflengte, uitgangsstabiliteit en levensduur van het apparaat afhankelijk kunnen zijn van thermische omstandigheden. Keramische pakketten en submounts bieden een gecontroleerd mechanisch en thermisch platform rond deze componenten.
4. Apparatuur voor de productie van halfgeleiders
Halfgeleiderverwerkingsapparatuur combineert vaak warmte, elektrische energie, vacuümomgevingen, corrosieve procesomstandigheden en strikte maatvereisten. Op AlN gebaseerde componenten kunnen worden gebruikt waar thermisch beheer en elektrische isolatie beide vereist zijn.
5. Hoogfrequente en RF-systemen
Microgolf- en RF-componenten kunnen warmte genereren en vereisen ook voorspelbaar diëlektrisch gedrag. Bij de materiaalkeuze moet rekening worden gehouden met de diëlektrische constante, verlieskarakteristieken, werkfrequentie, temperatuur en circuitgeometrie, en niet alleen met thermische geleidbaarheid.

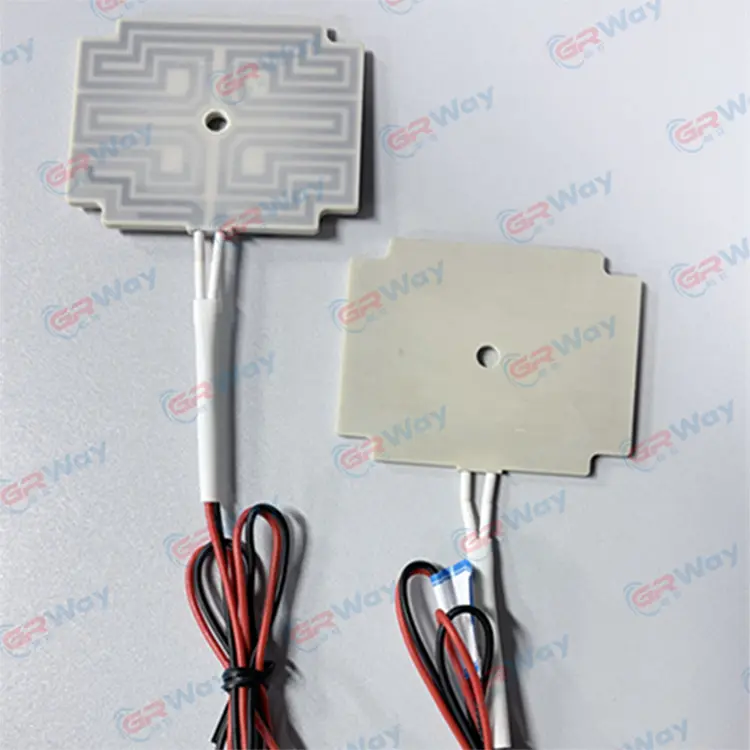

6. Precisieverwarming en thermische structuren
Sommige geavanceerde keramische assemblages gebruiken AlN als thermisch efficiënt structureel platform voor verwarmingselementen en temperatuurgevoelige systemen. In dergelijke ontwerpen moet de warmte in een gecontroleerde richting bewegen, terwijl de elektrisch actieve componenten op de juiste manier geïsoleerd blijven.
7. Medische en analytische apparatuur
Analytische en medische apparaten vereisen mogelijk compacte thermische structuren, elektrische isolatie, maatvastheid en weerstand tegen veeleisende werkomgevingen. De specifieke keramische kwaliteit moet worden afgestemd op de temperatuur, blootstelling aan chemicaliën, reinheid en elektrische vereisten.
- Schakel- en conversiesystemen met hoog vermogen
- LED- en opto-elektronische pakketten
- Laserdiode en optische communicatiepakketten
- Halfgeleider procesapparatuur
- RF- en microgolf-elektronische assemblages
- Gespecialiseerde keramische verwarmingsstructuren
- Medische, analytische en elektronische precisieapparatuur
Hoe verhoudt het zich tot andere technische keramiek?
Geen enkel keramisch materiaal is universeel superieur voor elke toepassing. Ingenieurs vergelijken normaal gesproken thermische geleidbaarheid, diëlektrische eigenschappen, mechanische sterkte, breukgedrag, thermische uitzetting, chemische stabiliteit, verwerkingsvereisten en de eisen van het voltooide samenstel.
Aluminiumoxide
Aluminiumoxide wordt veel gebruikt omdat het een volwassen combinatie biedt van elektrische isolatie, mechanische sterkte, chemische stabiliteit en gevestigde verwerkingsmethoden. De thermische geleidbaarheid is over het algemeen lager dan die van AlN-kwaliteiten met hoge geleidbaarheid, waardoor AlN aantrekkelijk wordt wanneer thermische weerstand een kritischere ontwerpbeperking wordt.
Siliciumnitride
Siliciumnitride staat bekend om zijn hoge mechanische taaiheid, sterke thermische schokbestendigheid en goede stabiliteit bij hoge temperaturen. Het kan de voorkeur hebben in toepassingen waar breukweerstand en structurele prestaties bijzonder belangrijk zijn, terwijl AlN vaak wordt geselecteerd wanneer elektrische isolatie en hoge thermische geleidbaarheid moeten worden gecombineerd.
Berylliumoxide
Berylliumoxide biedt ook een hoge thermische geleidbaarheid met elektrische isolatie, maar het gebruik ervan vereist strikte controles omdat berylliumhoudend stof gevaarlijk is tijdens de verwerking. Toepassingseisen en productieveiligheidsomstandigheden moeten daarom zorgvuldig in overweging worden genomen.
Op AlN gebaseerde oplossingen
AlN is vooral nuttig wanneer ontwerpers een sterke balans nodig hebben tussen thermische geleiding, elektrische isolatie, lage thermische uitzetting en chemische stabiliteit in een compacte keramische structuur.
De meest bruikbare vergelijking is daarom toepassingsspecifiek. Als de primaire eis elektrische isolatie bij matige thermische belasting is, kunnen verschillende keramieksoorten geschikt zijn. Wanneer de warmtedichtheid stijgt en thermische weerstand een belangrijk ontwerpprobleem wordt, kan thermische geleidbaarheid een veel groter gewicht krijgen. Wanneer er sprake is van directe binding aan silicium, wordt de thermische uitzettingsrelatie een andere sleutelfactor.
Hoe moeten ingenieurs het materiaal specificeren?
Een bruikbare keramische specificatie moet de volledige prestatie-eisen beschrijven in plaats van simpelweg het materiaal een naam te geven. Dit helpt de onduidelijkheid tijdens de productie te verminderen en maakt vergelijkingen tussen leveranciers zinvoller.
Begin met de thermische behoefte
Definieer het maximale apparaatvermogen, de verwachte warmteontwikkeling, de toegestane temperatuur, het thermische pad, de interfacematerialen en de koelingsconfiguratie. Een hoge geleidbaarheidsgraad lost mogelijk een thermisch probleem niet op als de dominante weerstand zich op een ander grensvlak bevindt.
Definieer de elektrische vereiste
Spanning, frequentie, isolatieafstand, diëlektrische sterkte, lekvereisten en omgevingsomstandigheden moeten worden vermeld. Voor RF-toepassingen moet ook rekening worden gehouden met de diëlektrische constante en het diëlektrisch verlies bij de beoogde frequentie.
Definieer mechanische en dimensionale vereisten
Specificeer dikte, lengte, breedte, vlakheid, parallelliteit, gatgeometrie, randkenmerken, oppervlakteruwheid en maattoleranties. Deze factoren kunnen zowel de betrouwbaarheid van de montage als het thermische contact beïnvloeden.
Definieer verwerkings- en oppervlaktevereisten
Als het onderdeel wordt gemetalliseerd, hardgesoldeerd, gebonden, gesoldeerd of geïntegreerd in een meerlaags samenstel, moeten deze stroomafwaartse processen worden gecommuniceerd voordat de keramische kwaliteit wordt afgerond. Oppervlakteconditie en metallisatiecompatibiliteit kunnen net zo belangrijk zijn als de eigenschappen van bulkmateriaal.
| Specificatie Categorie | Belangrijke items om te definiëren | Typische technische vraag |
|---|---|---|
| Materiaal | Kwaliteit, zuiverheid, dichtheid, additiefsysteem | Welke materiaalkwaliteit voldoet aan de beoogde thermische en elektrische omstandigheden? |
| Thermisch | Geleidbaarheid, bedrijfstemperatuur, thermische cycli | Waar is de belangrijkste thermische weerstand in de volledige montage? |
| Elektrisch | Weerstand, diëlektrische constante, diëlektrisch verlies, doorslagvereisten | Welke isolatieprestaties zijn nodig bij de werkelijke spanning en frequentie? |
| Geometrie | Lengte, breedte, dikte, gaten, sleuven, radiussen | Kan de vorm consistent worden geproduceerd zonder vermijdbare spanningsconcentraties te introduceren? |
| Oppervlak | Ruwheid, vlakheid, compatibiliteit met metallisatie | Hoe zal de keramische interface met de volgende laag zijn? |
| Kwaliteit | Inspectiepunten, testmethode, toleranties, documentatie | Welke kenmerken hebben verificatie op productieniveau nodig? |
Het is ook belangrijk om onderscheid te maken tussen materiaaleigenschappen en specificaties van eindproducten. De thermische geleidbaarheid kan worden gerapporteerd vanuit een testmonster, terwijl een productieonderdeel zijn eigen afmetingen, oppervlakteconditie en productiegeschiedenis heeft. Een sterke technische specificatie verbindt de laboratoriumeigenschap met de daadwerkelijke component die in het apparaat wordt gebruikt.
Wat moet vóór productie worden bevestigd?
- Finale keramische kwaliteit en beoogde thermische geleidbaarheid
- Elektrische isolatie en diëlektrische vereisten
- Afgewerkte afmetingen en tolerantieklasse
- Oppervlakteafwerking, vlakheid en randvereisten
- Metallisatie-, verbindings-, soldeer- of hechtingsomstandigheden
- Bedrijfstemperatuur en thermische cyclusomstandigheden
- Inspectiemethoden en acceptatiecriteria
Dankzij duidelijke specificaties kunnen de keramische fabrikant en het ontwerpteam hetzelfde technische doel bespreken. Ze maken het ook gemakkelijker om te identificeren of een probleem voortkomt uit materiaalkeuze, geometrie, verwerking, verbinding of thermisch ontwerp op systeemniveau.
Voor toepassingen die gecontroleerd thermisch transport en elektrische isolatie vereisen,Aluminiumnitride keramiekkan een praktische combinatie van eigenschappen bieden die moeilijk te reproduceren is met een conventioneel materiaal met één functie.
Welke ontwerpprincipes helpen de prestaties te maximaliseren?
Een goed keramisch ontwerp begint bij de thermische en elektrische architectuur en niet bij een materiaalnaam. De meest betrouwbare resultaten komen voort uit inzicht in de interactie tussen warmte, stroom, mechanische belasting en temperatuurveranderingen binnen het samenstel.
Houd het thermische pad direct
Verminder onnodige lagen tussen de warmtebron en het koellichaam. Elke extra materiaalinterface kan contactweerstand, bindingsvariabiliteit of thermische impedantie toevoegen. De keramische dikte moet worden gekozen op basis van de isolatie- en mechanische vereisten, terwijl het warmtepad efficiënt blijft.
Vermijd onnodige geometrische spanning
Keramiek is sterk in compressie, maar relatief gevoelig voor trekspanningen en plotselinge geometrische overgangen. Afgeronde hoeken, een verstandige plaatsing van de gaten, de juiste wanddikte en gecontroleerde montagebelastingen kunnen de betrouwbaarheid van de componenten verbeteren.
Ontwerp de interface, niet alleen het substraat
Thermische prestaties zijn sterk afhankelijk van de contactkwaliteit. Keramiek met een hoge geleidbaarheid kan worden ondermijnd door een slechte hechting, holtes, oneffen oppervlakken, onvoldoende druk of een grensvlaklaag met een lage geleidbaarheid. Oppervlaktevlakheid en verbindingsomstandigheden moeten daarom worden behandeld als onderdeel van het thermische ontwerp.
Plan voor thermische fietsen
Een onderdeel dat een enkele gebeurtenis met hoge temperaturen overleeft, kan na herhaalde cyclussen nog steeds defect raken. Betrouwbaarheidstests moeten het werkelijke temperatuurbereik, de verwarmingssnelheid, de koelsnelheid, de verblijftijd en de verwachte mechanische beperkingen weerspiegelen.
Veelgestelde vragen
Waar wordt aluminiumnitride voor gebruikt?
Aluminiumnitride wordt gebruikt waar ingenieurs elektrische isolatie nodig hebben in combinatie met efficiënte warmteoverdracht. Veel voorkomende toepassingen zijn onder meer halfgeleidersubstraten, LED-pakketten, laser- en opto-elektronische pakketten, componenten van halfgeleiderapparatuur, RF-assemblages en gespecialiseerde thermische structuren.
Waarom is aluminiumnitride geschikt voor vermogenselektronica?
Vermogenselektronica genereert geconcentreerde warmte en vereist tegelijkertijd elektrische isolatie. Aluminiumnitride kan een thermisch geleidend isolatieplatform bieden, waardoor de warmte van actieve apparaten naar koelstructuren wordt verplaatst zonder gebruik te maken van een elektrisch geleidend substraat.
Hoe verhoudt de thermische uitzetting van aluminiumnitride zich tot die van silicium?
De thermische uitzettingscoëfficiënt ligt relatief dicht bij die van silicium. Deze compatibiliteit kan de mismatch bij thermische uitzetting in halfgeleiderbehuizingen verminderen in vergelijking met materiaalcombinaties die met aanzienlijk verschillende snelheden uitzetten.
Is aluminiumnitride elektrisch geleidend?
Dicht aluminiumnitride is een elektrische isolator met een hoge elektrische weerstand. Dit is een van de belangrijkste voordelen in elektronische substraten waar warmte efficiënt moet worden verplaatst terwijl geleidende circuits elektrisch geïsoleerd blijven van de ondersteunende structuur.
Welke thermische geleidbaarheid kan een aluminiumnitridekwaliteit bereiken?
Typische dichte kwaliteiten kunnen binnen een bereik van ongeveer 140 tot 230 W/m·K vallen, terwijl specifieke commerciële kwaliteiten kunnen verschillen. De thermische geleidbaarheid hangt af van de zuiverheid, microstructuur, dichtheid, additieven, verwerkingsomstandigheden en testmethode, dus de klassespecifieke specificatie moet worden gebruikt voor ontwerpberekeningen.
Wat kan de thermische geleidbaarheid van aluminiumnitride verminderen?
Porositeit, onzuiverheidsgerelateerde defecten, ongeschikte secundaire fasen en microstructurele verstrooiing kunnen het thermische transport verminderen. Poederkwaliteit, zuurstofcontrole, sinteromstandigheden en verdichting zijn daarom belangrijke productiefactoren.
Kan het materiaal in aangepaste vormen worden bewerkt?
Ja. Dichte keramische componenten kunnen worden verwerkt tot op maat gemaakte platen, gaten, sleuven, trappen en andere geometrieën met behulp van geschikte gespecialiseerde bewerkingsmethoden. Omdat het materiaal hard en bros is, moeten geometrie- en tolerantie-eisen in overweging worden genomen, samen met de bewerkingsmogelijkheden.
Wat moet er worden gespecificeerd voor een op maat gemaakt keramisch onderdeel?
Een volledige specificatie omvat normaal gesproken materiaalkwaliteit, thermische geleidbaarheid, elektrische vereisten, afmetingen, toleranties, vlakheid, oppervlakteafwerking, gaten of andere kenmerken, bedrijfstemperatuur, thermische cyclusomstandigheden, metallisatie- of verbindingsvereisten en inspectiecriteria.
Is thermische geleidbaarheid de enige eigenschap die ertoe doet?
Nee. Thermische geleidbaarheid moet samen met elektrische isolatie, diëlektrische eigenschappen, thermische uitzetting, mechanische sterkte, breukgedrag, chemische weerstand, maattolerantie, oppervlakteconditie en compatibiliteit met stroomafwaartse assemblageprocessen worden beschouwd.
Belangrijke technische afhaalrestaurants
Geavanceerde keramische selectie wordt belangrijker naarmate de vermogensdichtheid, de bedrijfstemperatuur en de complexiteit van de verpakking toenemen. De centrale technische uitdaging is vaak niet simpelweg het verwijderen van warmte, maar het verwijderen van warmte met behoud van de elektrische isolatie en het beheersen van mechanische spanning.
- Hoge thermische geleidbaarheid kan het thermische pad van een actief apparaat naar een koelstructuur verkorten.
- Hoge elektrische weerstand ondersteunt geïsoleerde stroom- en elektronische structuren.
- Een CTE die dicht bij silicium ligt, kan helpen bij het beheersen van thermomechanische mismatches in halfgeleiderassemblages.
- Zuiverheid, dichtheid, additieven en microstructuur hebben een sterke invloed op de uiteindelijke materiaalprestaties.
- Oppervlakteafwerking, vlakheid, geometrie en verbindingsmethoden kunnen de daadwerkelijke montageprestaties bepalen.
- Toepassingsspecifieke tests zijn essentieel wanneer er sprake is van hoge temperaturen, snelle thermische cycli, hoge spanning of veeleisende chemische omgevingen.
Voor ingenieurs die thermische substraten, onderdelen van halfgeleiderapparatuur, elektronische pakketten of keramische precisiestructuren ontwerpen,Aluminiumnitride keramiekverdient evaluatie wanneer thermische geleidbaarheid en elektrische isolatie in hetzelfde onderdeel moeten samenwerken.
De materiaalkeuze moet altijd worden afgerond op basis van de feitelijke bedrijfsomstandigheden, montageconfiguratie en klassespecifieke technische gegevens.
Bespreek uw vereisten voor keramische componenten
GREENWAY®ondersteunt geavanceerde keramische toepassingen op het gebied van thermisch beheer, elektrische isolatie, verwarmingsstructuren en elektronische precisiecomponenten. Deel uw tekening, afmetingen, materiaalvereisten, bedrijfsomstandigheden en toepassingsdoelen om een technische discussie op maat van het onderdeel te starten.
neem contact met ons op
