Hoe verbetert een soldeerverwarmingselement de temperatuurstabiliteit?

Inhoudsopgave

Overzicht in één oogopslag

• Bepaal wat deSolderen verwarmingselementis en wat het controleert (niet alleen ‘warmte’, maar ook terugwinning en overdracht).
• Vertaal echte klachten op de werkvloer naar meetbare verwarmingsproblemen.
• Verklaar stabiliteitsmoordenaars: sensorplaatsing, thermische koppeling, vermogensdichtheid, oxidatie en controlevertraging.
• Vergelijk verwarmingstechnologieën en stem ze af op toepassingen.
• Zorg voor een praktische selectiechecklist en onderhoudsdraaiboek.
• Bied stappen voor probleemoplossing die uitval en herbewerking verminderen.

Wat is een soldeerverwarmingselement in praktische termen?

A Solderen verwarmingselementis het onderdeel dat elektrisch vermogen omzet in gecontroleerde thermische energie op het punt waar soldeer moet smelten en de metalen oppervlakken moet bevochtigen. Die definitie klinkt voor de hand liggend, totdat je merkt dat veel soldeerproblemen zelfs optreden als een station de juiste temperatuur ‘leest’.

In de praktijk is het de taak van een verwarming niet alleen om een ​​instelpunt te bereiken; het moet ookherstellenonmiddellijk wanneer warmte wordt weggetrokken door een koperen vlak, een connectoromhulsel of een dikke draad. Als de verwarming het niet bij kan houden, zie je symptomen zoals koude gewrichten, langere verblijftijd, opgeheven kussentjes, verschroeide flux en tips die sneller oxideren dan zou moeten.

Zie het als volgt: uw controller kan “350°C” aansturen, maar het gewricht maakt zich zorgen over hoe snel uw systeem energie kan leveren en de tip stabiel kan houden onder belasting. Dat is waar het ontwerp van de verwarming (materialen, geometrie, sensorkoppeling en isolatie) de ervaring maakt of breekt.

Veelvoorkomende pijnpunten van klanten en wat ze werkelijk betekenen

Het belangrijkste inzicht: de meeste klachten zijn geen ‘operatorfouten’. Het zijn problemen met de warmteoverdracht op systeemniveau, wat betekent dat de verwarmer, de tipinterface en de regelmethode samen moeten worden geëvalueerd.

Waarom temperatuurstabiliteit mislukt

Temperatuurstabiliteit is een belofte van het hele soldeersysteem. Een sterkeSolderen verwarmingselementhelpt, maar de stabiliteit kan nog steeds mislukken als een van de volgende opties is uitgeschakeld:

1. De plaatsing van de sensor bevindt zich te ver van het werkoppervlak.
   Als de temperatuursensor (vaak een thermokoppel of thermistor) niet nauw is gekoppeld aan het tipgebied, ‘denkt’ het station dat deze stabiel is, terwijl de tip daadwerkelijk afkoelt onder belasting.
2. Slechte thermische koppeling tussen verwarmer en tip.
   Kleine luchtspleten, losse passingen of slijtage kunnen van de interface een isolator maken. Ter compensatie wordt de verwarmer heter, wat de oxidatie versnelt en de levensduur van de tip verkort.
3. De vermogensdichtheid komt niet overeen met de taak.
   Werk met een fijne toon profiteert van snelle, gecontroleerde energie met minimale overshoot; zwaar koper en schilden vereisen een hogere herstelcapaciteit. Een one-size heater stelt vaak teleur bij gemengde werklasten.
4. Isolatie en loodontwerp zijn niet robuust.
   Herhaalde warmtewisselingen belasten interne verbindingen en isolatie. Als de verwarmer regelmatig wordt gestoten, verdraaid of wordt blootgesteld aan fluxdampen, is duurzaamheid van belang.
5. Controlegedrag veroorzaakt over-/onderschrijding.
   Zelfs een goede verwarming kan zich slecht gedragen als de regeling onstabiel is. Overshoot brandwondenstroom; undershoot-krachten zorgen voor een langere verblijftijd - beide vergroten het aantal defecten.

Verwarmingstypes en wanneer elk zinvol is

Hoewel branding varieert, de meesteSolderen verwarmingselementontwerpen vallen in een paar technische families. Als u de afwegingen kent, voorkomt u dat u voor de verkeerde ‘upgrade’ betaalt.

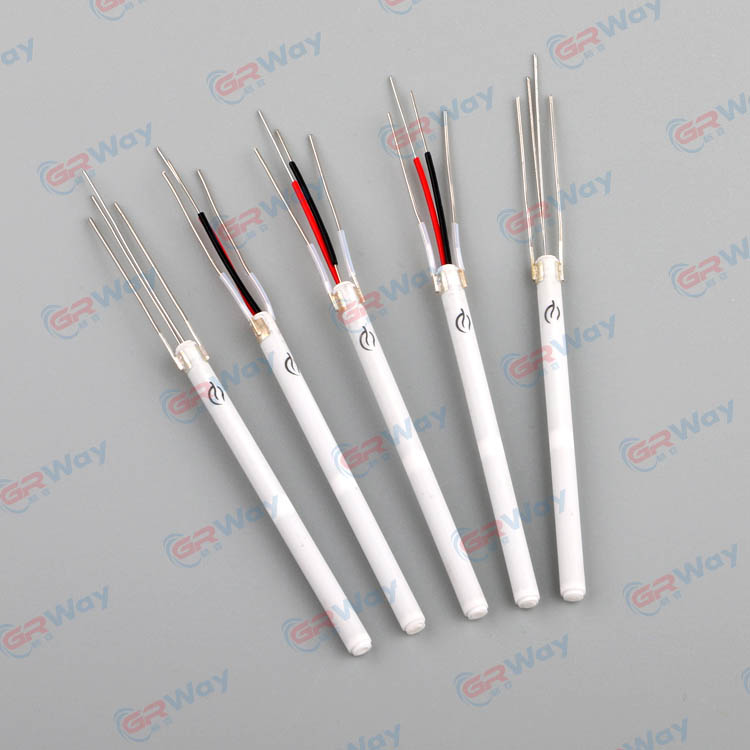

• Draadgewonden keramische verwarmingselementen
  Nichroom of soortgelijke weerstandsdraad ingebed rond/in keramiek. Vaak kosteneffectief en veel gebruikt, met behoorlijke duurzaamheid als ze goed gemaakt zijn.
• Verwarmingselementen in patroonstijl
  Compacte verwarmers ingebouwd in een buisvormfactor. Ze kunnen een solide vermogensdichtheid leveren en kunnen worden ontworpen voor een sterke koppeling met de tipstructuur.

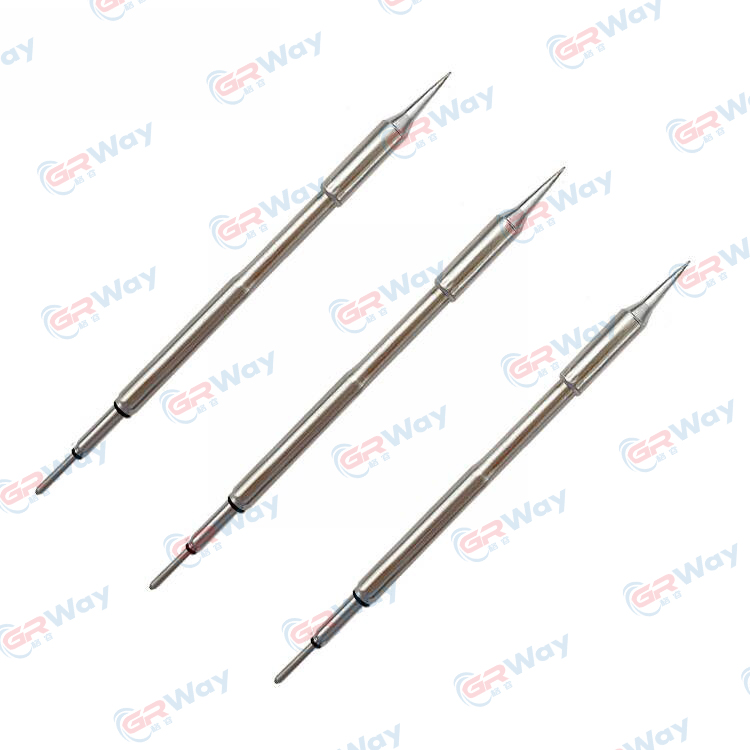

• Geïntegreerde verwarming + sensorassemblages
  Ontwerpen die verwarming en detectie dichter bij het werkoppervlak plaatsen. Deze verbeteren vaak de responstijd en verkleinen de kloof tussen lezen en realiteit.
• Zelfregelend keramiek (PTC-achtig gedrag)
  Bepaalde keramieksoorten verhogen de weerstand als de temperatuur stijgt, wat een natuurlijk beperkend effect heeft. Handig voor sommige toepassingen, hoewel de prestaties sterk afhankelijk zijn van het volledige systeemontwerp.

Selectiechecklist voor betrouwbare resultaten

Gebruik deze checklist bij het evalueren van eenSolderen verwarmingselementvoor een nieuw gereedschap, een reparatieprogramma of een productielijn:

• Herstelvereiste:Wat is de grootste thermische belasting die u moet solderen (aardvlakken, schilden, kabelschoenen, connectoren)?
• Thermische koppeling:Hoe strak en consistent werkt de verwarmer met de punt of het werkoppervlak?
• Sensorintegratie:Is de temperatuursensor dichtbij genoeg om de werkelijke tiptemperatuur onder belasting te controleren?
• Stabiliteit onder luchtstroom:Zullen ventilatoren, rookafzuiging of tocht de tiptemperatuur beïnvloeden?
• Elektrische compatibiliteit:Spanning, weerstandsbereik, connectortype en controllerondersteuning.
• Duurzaamheidsfactoren:Thermische levensduur, mechanische robuustheid, isolatieweerstand en trekontlasting.
• Onderhoudsgemak:Kun je de verwarming vervangen zonder de hele handgreep opnieuw te bewerken?
• Procespassing:Ondersteunt de verwarmer uw soldeerlegering- en fluxstrategie zonder extreme instelpunten te forceren?

Vergelijkingstabel

Beste praktijken voor onderhoud en tiplevensduur

Zelfs de besteSolderen verwarmingselementzal zich “zwak” voelen als de tip wordt verwaarloosd of als het proces inconsistent is. Deze gewoonten verminderen oxidatie, verbeteren de bevochtiging en beschermen de verwarmingsconstructie:

• Gebruik het laagste effectieve instelpunt.Een hogere temperatuur is niet ‘professioneler’. Het verbrandt vaak gewoon sneller.
• Houd de punt vertind.Een dunne soldeerlaag vermindert oxidatie en verbetert de warmteoverdracht naar de verbinding.
• Pas de puntgeometrie aan het gewricht aan.Een tip die in contact komt met een groter oppervlak, brengt de warmte sneller over, waardoor de verblijftijd wordt verkort.
• Beperk droog afvegen en schurend reinigen.Overmatig reinigen beschadigt de beplating en versnelt het falen van de tip.
• Bescherm kabels en trekontlasting.Veel verwarmingsstoringen beginnen als mechanische storingen, niet als thermische.

Probleemoplossing: symptomen, oorzaken, oplossingen

Wanneer de soldeerkwaliteit plotseling afneemt, wilt u een snelle diagnose en geen giswerk. Hier volgen veelvoorkomende ‘symptoom-naar-oplossing’-paden:

• Symptoom:Soldeer smelt langzaam op grote verbindingen.
  Waarschijnlijke oorzaak:Onvoldoende herstel, slecht tipcontact of onjuiste tipgrootte.
  Repareren:Gebruik een grotere tipgeometrie, controleer of de verwarming goed op de tip aansluit en controleer of uw controller het vermogen niet beperkt.
• Symptoom:De punt oxideert snel, het soldeer wordt niet nat.
  Waarschijnlijke oorzaak:Overmatig instelpunt, lange inactiviteit bij hoge temperatuur of vervuild tipoppervlak.
  Repareren:Verlaag de temperatuur, gebruik indien mogelijk stand-by/slaap, plaats de tip op de juiste manier en evalueer de fluxcompatibiliteit.
• Symptoom:Het station vertoont een stabiele temperatuur, maar de verbindingen zien er inconsistent uit.
  Waarschijnlijke oorzaak:De sensor meet niet de werkelijke tiptemperatuur onder belasting, of er is een luchtspleet bij de interface.
  Repareren:Inspecteer de zitting van de verwarming, vervang versleten hulzen/houders en overweeg een montage met nauwere sensorkoppeling.
• Symptoom:Verwarming valt herhaaldelijk uit na kort gebruik.
  Waarschijnlijke oorzaak:Thermische schokken, mechanische spanning of kapotte isolatie als gevolg van vervuiling.
  Repareren:Verbeter de hantering van de trekontlasting, vermijd abrupte afkoeling (vooral bij agressieve luchtstroom) en houd vloeimiddelresten uit de buurt van de interne onderdelen van de verwarmer.

Werken met een fabrikant voor verwarmingsprestaties op maat

Als u verwarmers aanschaft voor een productlijn, een machinepark onderhoudt of een productieproces opschaalt, worden de beste resultaten vaak behaald door de verwarmer te behandelen als een ontworpen onderdeel en niet als een generiek reserveonderdeel. Een bekwame fabrikant kan u helpen bij het definiëren van doelen zoals opwarmtijd, herstelgedrag, bedrijfsspanning, sensorstijl, connectorformaat en thermische cycluslevensduur.

Bijvoorbeeld,Xiamen Green Way elektronische technologie Co., Ltd. kan worden benaderd als technische partner wanneer uw toepassing consistent verwarmingsgedrag, stabiele montagetoleranties en herhaalbare prestaties over batches vereist. Het doel is eenvoudig: zorg ervoor dat uwSolderen verwarmingselementgedraagt ​​zich op dag één en dag honderd hetzelfde, zodat uw proces voorspelbaar blijft.

Wanneer u uw werkelijke gebruiksomstandigheden deelt (werkcyclus, doelmaterialen, luchtstroom, tipstijl en piekbelastingverbindingen), wordt het veel gemakkelijker om ontwerpen met te weinig vermogen te vermijden en overshoot-gevoelige opstellingen te voorkomen die stilletjes boards beschadigen.

Veelgestelde vragen

Afsluitende gedachten

Een stalSolderen verwarmingselementis het verschil tussen ‘rondkomen’ en een proces uitvoeren waarop u kunt vertrouwen. Wanneer de verwarmer goed is afgestemd op uw werklast – en wordt onderhouden met verstandige tippraktijken – verkort u de verblijftijd, vermindert u het aantal defecten en beschermt u zowel de componenten als de operators tegen onnodige thermische belasting.
